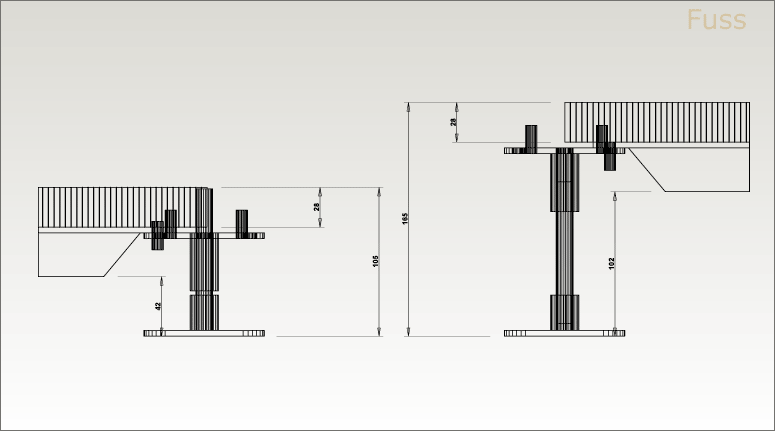

Die Füße sind auch nach dem Verlegen der Bodenplatten noch stufenlos höhenverstellbar.
105 bis 160 mm
∆ nach oben

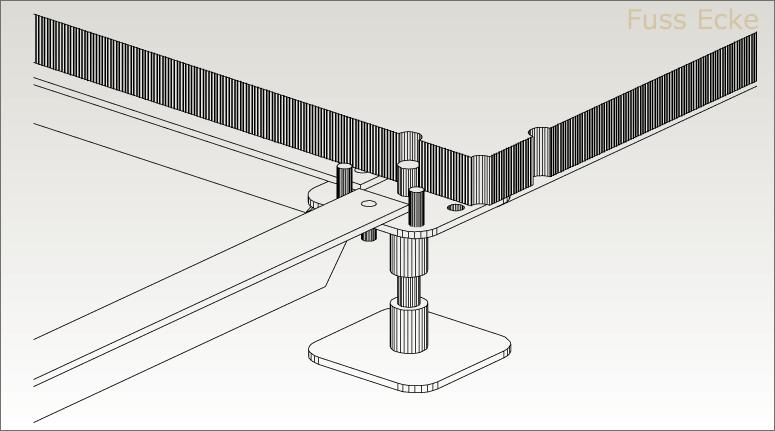

Das System lässt sich einfach, ohne Werkzeuge montieren, was einen schnellen Aufbau gewährleistet.
∆ nach oben

Nr.	Bauteil	Material	Dicke t [mm]	Flächen- belastung p [kN/qm]	Punkt- belastung 1 P [kN]	Punkt- belastung 2 P [kN]	Ausnutzung Spannung [%]	Durch- biegung f [mm]	L/f
1	Bodenplatte 1x1m	FP	28	5,00	-	-	97	7,6	132
2	Bodenplatte 1x1m	FP	28	-	1,00	-	96	4,3	233
3	Bodenplatte 1x1m	FP	28	-	-	1,90	98	6,8	147
4	Bodenplatte 1x1m	BFU	30	12,50	-	-	69	9,5	105
5	Bodenplatte 1x1m	BFU	30	-	3,50	-	95	7,5	133
6	Bodenplatte 1x1m	BFU	30	-	-	5,50	81	10,0	100
7	Plattenträger L=1m	S235JR	T35	4,00	-	-	elast-plast. 91	4,0	250
8	Kopfplatte Fuß 85x85mm	S235JR	4	4,00	-	-	elast-plast. 103	0,2	~200

Hinweise:
Eigengewichtslasten sind berücksichtigt.
Punktbelastung 1 mit Aufstandsfläche von 5x5cm
Punktbelastung 2 mit Aufstandsfläche von 20x20cm



Ingenieurbüro für Bauwesen
Dipl.-Ing. G. Mühlinghaus
Untergrünewalder Straße 22
42103 Wuppertal
∆ nach oben

Neben dem Vorteil einen unebenen Unterboden ausgleichend nivellieren zu können, bietet ein Systemhebeboden von expo parts natürlich die Möglichkeit sämtliche Zu- und Ableitungssysteme zu verstauen.
∆ nach oben

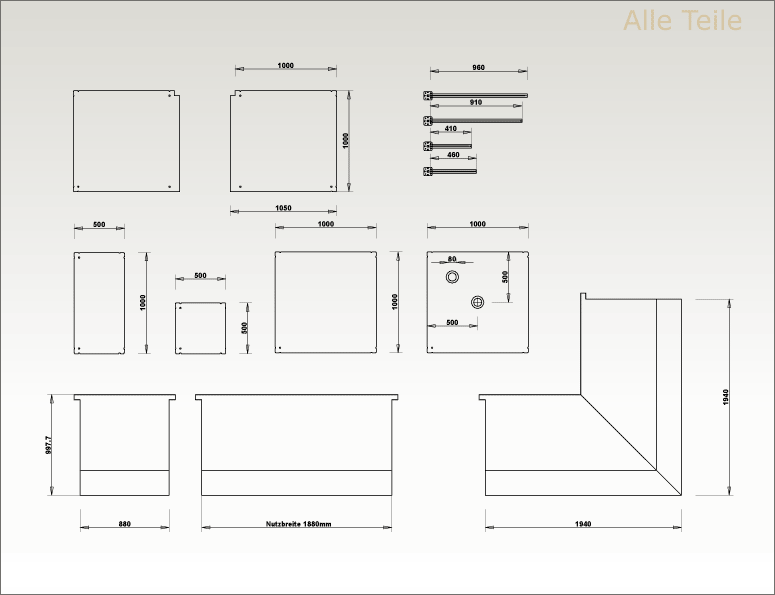

Auf- und Abbau des Systems sind praktisch selbsterklärend und ohne Werkzeug problemlos

zu bewältigen.
∆ nach oben

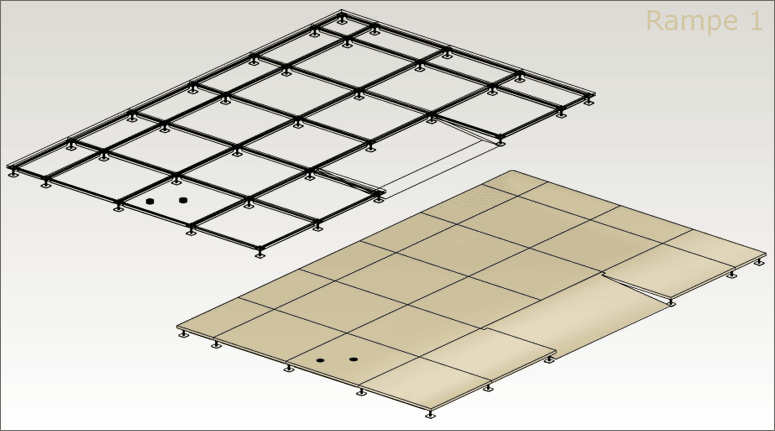

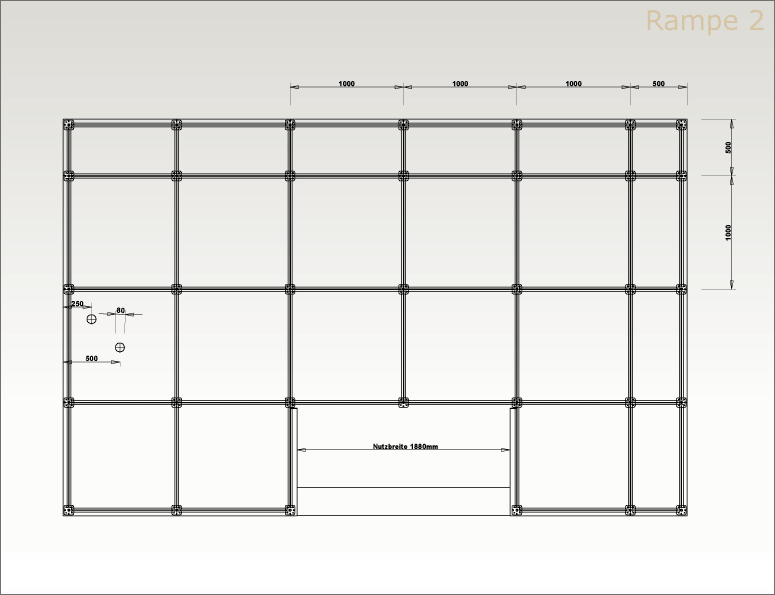

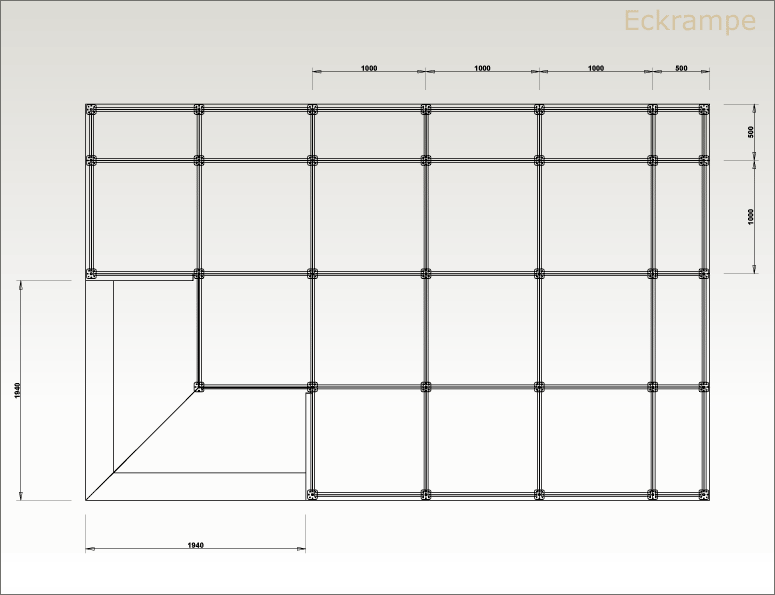

Selbstverständlich können alle vorstellbaren Rampen in das System integriert werden.
∆ nach oben

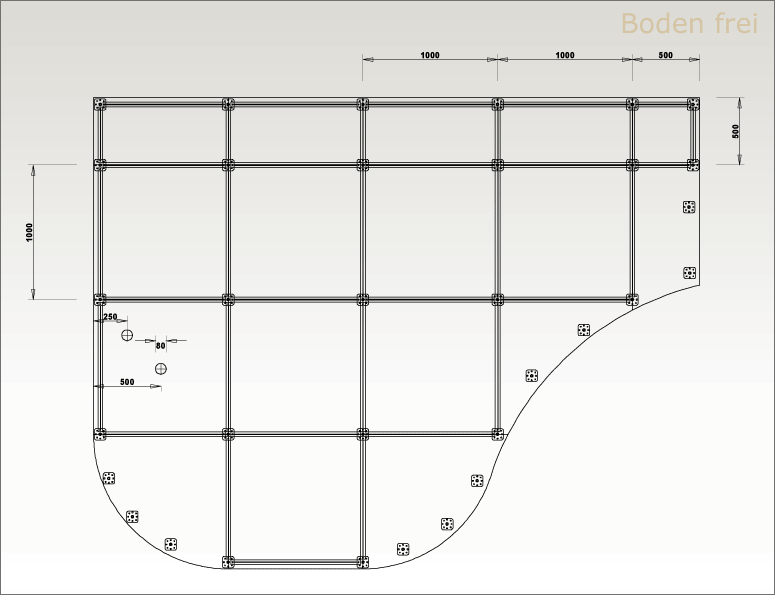

Um Rundungen und Bögen zu ermöglichen, muss lediglich die Konstruktion dem entsprechenden Radius angepasst werden.
∆ nach oben

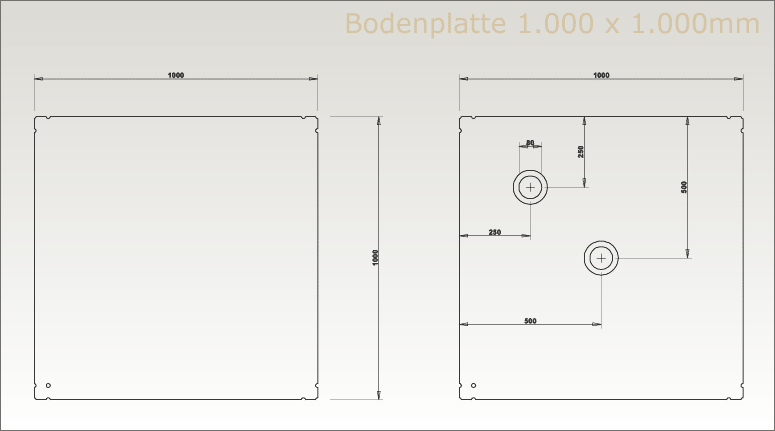

Die zur Unterbringung der Versorgungssysteme entsprechend vorbereiteten Bodenplatten können selbstverständlich völlig frei verlegt werden.
